Una manopola crepata, un ingranaggio con due denti rotti, una ghiera che non si trova più a catalogo. Spesso il pezzo costa poco, ma la macchina resta ferma perché il ricambio originale non è più disponibile o arriva tra settimane. In questi casi la stampa 3D è una strada concreta: si parte dal pezzo rotto o da un disegno e si produce anche un solo esemplare, senza stampi.
Vediamo quali ricambi si prestano bene, come passare dal pezzo rotto al file e quale tecnologia scegliere.
Quali ricambi si possono stampare
I candidati migliori sono i componenti in plastica di macchine, attrezzature e impianti:
- manopole, pomelli e leve di comando;
- ghiere, boccole e distanziali;
- ingranaggi e settori dentati che lavorano con carichi moderati;
- clip, ganci e fermi che si rompono durante lo smontaggio;
- carter, coperchi e sportelli di quadri e macchinari;
- guarnizioni e tamponi elastici, quando serve un materiale morbido.
Il criterio è semplice: se il pezzo originale era in plastica e non lavorava in condizioni estreme, quasi sempre esiste un materiale stampabile adatto. Se l'originale era in metallo e regge carichi importanti, la stampa 3D può comunque servire, ma come soluzione provvisoria o dopo una verifica attenta.
Dal pezzo rotto al file 3D
Per stampare serve un modello 3D. Le strade sono tre.
Il file esiste già
Se avete il disegno CAD originale, in formato STEP o STL, è la situazione ideale. Si controlla che il modello sia completo e si passa alla scelta del materiale.
Si ridisegna dalle misure
Per pezzi con geometria semplice, come ghiere, distanziali o boccole, bastano un calibro e un disegno ricostruito a CAD. Conviene misurare anche le parti che accoppiano con il ricambio: un albero, una sede, un foro di fissaggio. Sono queste quote a decidere se il pezzo monterà al primo colpo.
Reverse engineering
Per forme complesse o superfici curve si può partire da una scansione 3D del pezzo rotto, ricostruendo poi il modello. Se il ricambio è spezzato, si ricompongono i frammenti o si usa un pezzo gemello integro, se ce n'è uno sulla stessa macchina. Se non avete il file, il servizio di consulenza e progettazione parte proprio da qui.
Non copiate solo il pezzo rotto: capite perché si è rotto. Spesso il ricambio stampato è l'occasione per rinforzare il punto debole.
Quale tecnologia scegliere
SLS: il riferimento per i ricambi funzionali

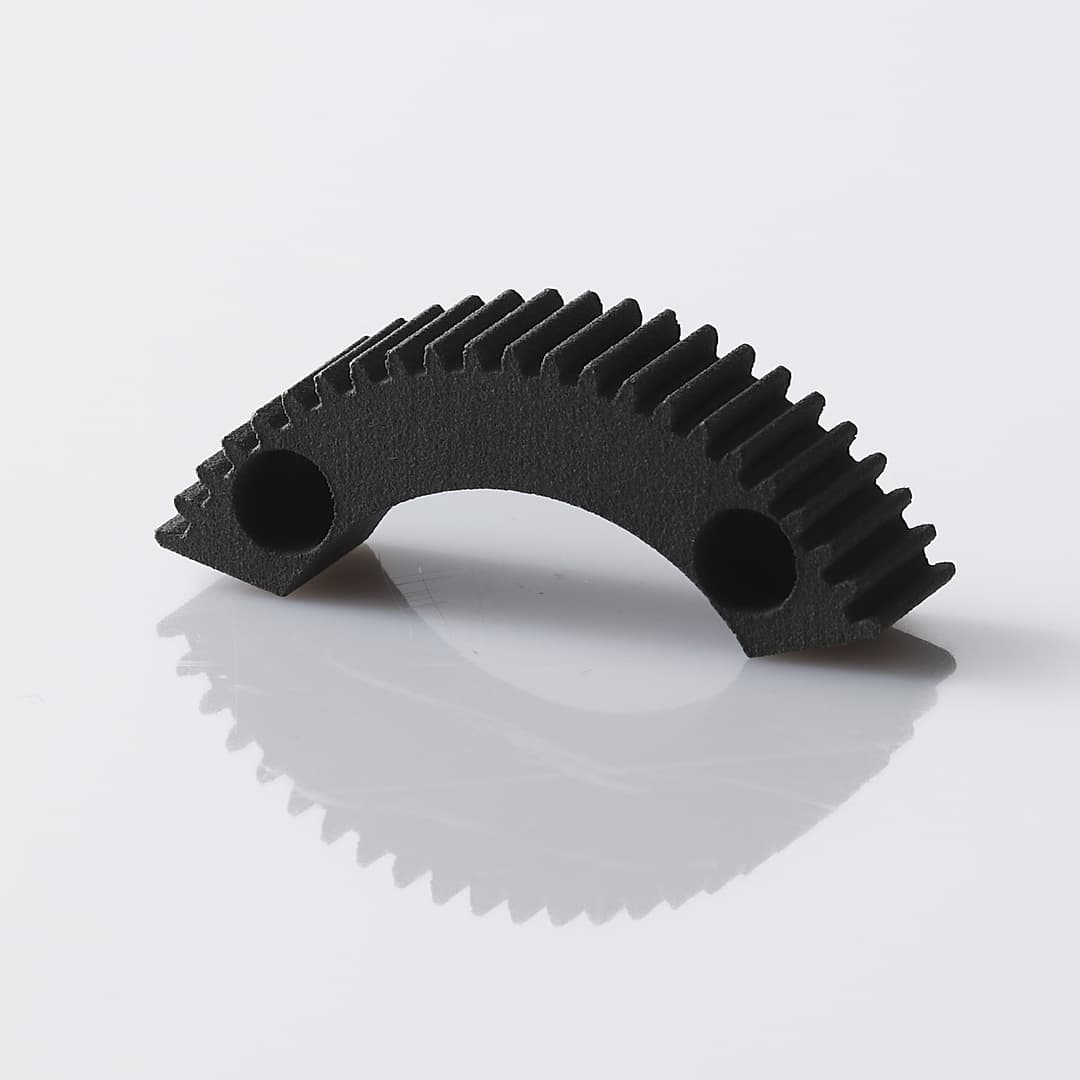

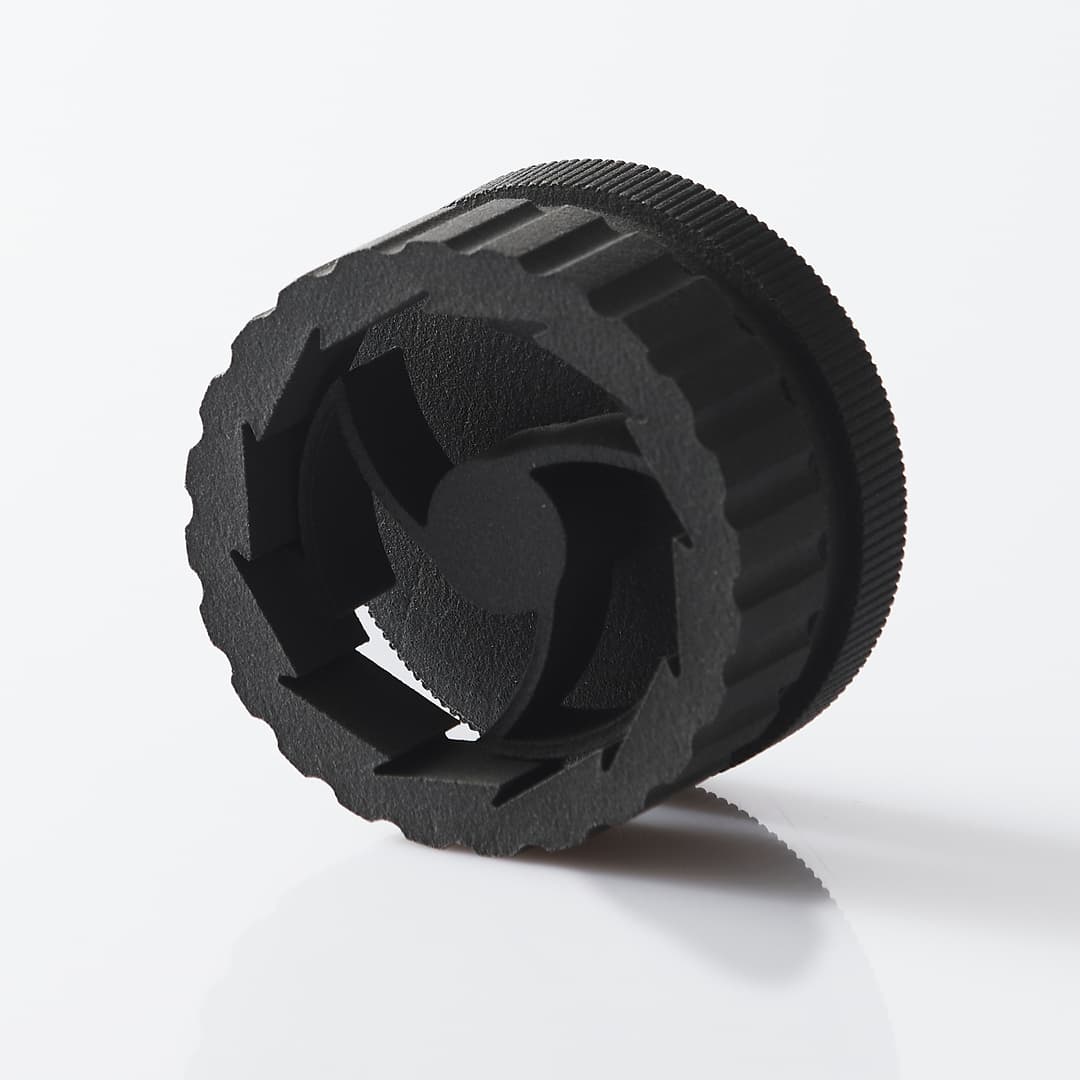

In SLS il pezzo si forma in un letto di polvere, senza supporti. Il PA12 dà pezzi robusti, con buona resistenza all'usura e un comportamento abbastanza uniforme in tutte le direzioni. È la scelta tipica per ingranaggi, ghiere, clip e componenti con geometrie interne. Il TPU 90A in SLS copre invece tamponi, pulsanti e parti che devono flettere. Trovate i dettagli nella pagina sulla stampa 3D SLS.
FDM: pezzi grandi e materiali tecnici
L'FDM è utile per ricambi di dimensioni maggiori, come carter e coperchi, e quando serve un materiale specifico: ASA per l'esterno, PC o PC-ABS per maggiore tenuta termica, nylon caricati fibra come PA6-CF o PA12-CF per parti rigide, ABS FR V0 dove serve un materiale autoestinguente. Il limite da ricordare è l'anisotropia: il pezzo è più debole tra uno strato e l'altro, quindi l'orientamento di stampa va scelto in base al carico.
MSLA: dettagli fini
La resina è adatta a ricambi piccoli con dettagli molto fini o superfici lisce, come mascherine, piccoli coperchi o componenti di strumenti. Per parti sottoposte a urti o carichi ripetuti meglio una resina tough o l'SLS.
Cosa verificare prima di ordinare
- Temperatura di lavoro. Un ricambio vicino a un motore o a una resistenza richiede un materiale che regga il calore: il PLA, per esempio, non va bene.
- Contatto con oli, detergenti o acqua. Indicatelo sempre: cambia la scelta del materiale.
- Accoppiamenti. Fori per alberi, sedi di cuscinetti e filetti possono richiedere una ripresa meccanica o inserti filettati in metallo.
- Usura. Ingranaggi e boccole che strisciano si consumano: valutate se tenere una scorta di ricambi.
- Sicurezza. Se il pezzo ha una funzione di sicurezza o è soggetto a norme specifiche, la scelta va valutata con chi è responsabile della macchina.
Il vantaggio vero: niente magazzino
Con la stampa 3D il ricambio diventa un file. Una volta validato il primo pezzo, si può ristampare quando serve, anche a distanza di anni, senza tenere scorte fisiche e senza minimi d'ordine. Per pezzi fuori produzione è spesso l'unica alternativa a riprogettare un intero gruppo della macchina.
In sintesi
Manopole, ghiere, ingranaggi, clip e carter in plastica sono ottimi candidati per la stampa 3D. Serve un file affidabile, una tecnologia adatta al tipo di sollecitazione e qualche verifica su temperatura, ambiente e accoppiamenti. Per i ricambi funzionali il PA12 in SLS è il punto di partenza; l'FDM entra in gioco per pezzi grandi o materiali tecnici specifici.
Avete già il file del ricambio? Caricatelo nel preventivatore online e confrontate tecnologie e materiali.
Domande frequenti
Sì. Per pezzi semplici si ridisegna dalle misure; per forme complesse si parte da una scansione 3D del pezzo e si ricostruisce il modello con un servizio di progettazione.
Per ricambi funzionali il riferimento è il PA12 in SLS, robusto e resistente all'usura. In FDM si possono usare nylon caricati fibra come PA6-CF o PA12-CF quando serve più rigidità.
Dipende dai carichi. Per parti in metallo molto sollecitate la stampa 3D in plastica va valutata caso per caso e spesso è una soluzione provvisoria.
