Un file 3D descrive la forma di un pezzo, ma non dice tutto. Non dice quale foro deve accogliere un perno, quale faccia va a contatto con un'altra parte, dove serve un filetto o quale superficie resterà a vista. Chi riceve il modello vede solo la geometria. Le informazioni che mancano vanno date a parte, ed è qui che si decide se il pezzo arriverà pronto all'uso o da rifare.
Questa guida spiega cosa allegare all'ordine di un pezzo stampato in 3D, oltre al file STL o STEP, per evitare malintesi.
Perché il file da solo non basta
Un modello 3D contiene le misure nominali. Ogni tecnologia di stampa, però, riproduce quelle misure con un certo scostamento, che dipende dal processo, dal materiale, dall'orientamento e dalla dimensione del pezzo. Su gran parte della geometria questo scostamento non conta. Su poche zone, invece, è decisivo: un accoppiamento, una sede per un cuscinetto, un foro di centraggio.
Se chi stampa non sa quali sono quelle zone, le tratta come tutte le altre. Il risultato può essere un pezzo formalmente corretto rispetto al file, ma che non si monta.
Il modello dice com'è fatto il pezzo. Le note dicono a cosa serve: senza queste, ogni quota sembra ugualmente importante.
Le quote critiche
La prima cosa da segnalare sono le quote critiche: le poche misure da cui dipende il funzionamento. Di solito sono:
- Accoppiamenti con altre parti: alberi, perni, boccole, coperchi a incastro.
- Interassi tra fori di fissaggio che devono combaciare con una piastra o un telaio esistente.
- Sedi per cuscinetti, magneti, guarnizioni o inserti filettati.
- Superfici di appoggio che devono restare piane.
Il modo più chiaro è un disegno tecnico in PDF, anche semplice, con le sole quote critiche e la tolleranza richiesta. In alternativa basta un'immagine del modello con le zone evidenziate e una breve descrizione. Non serve quotare tutto: anzi, indicare solo ciò che conta aiuta a concentrare l'attenzione dove serve.

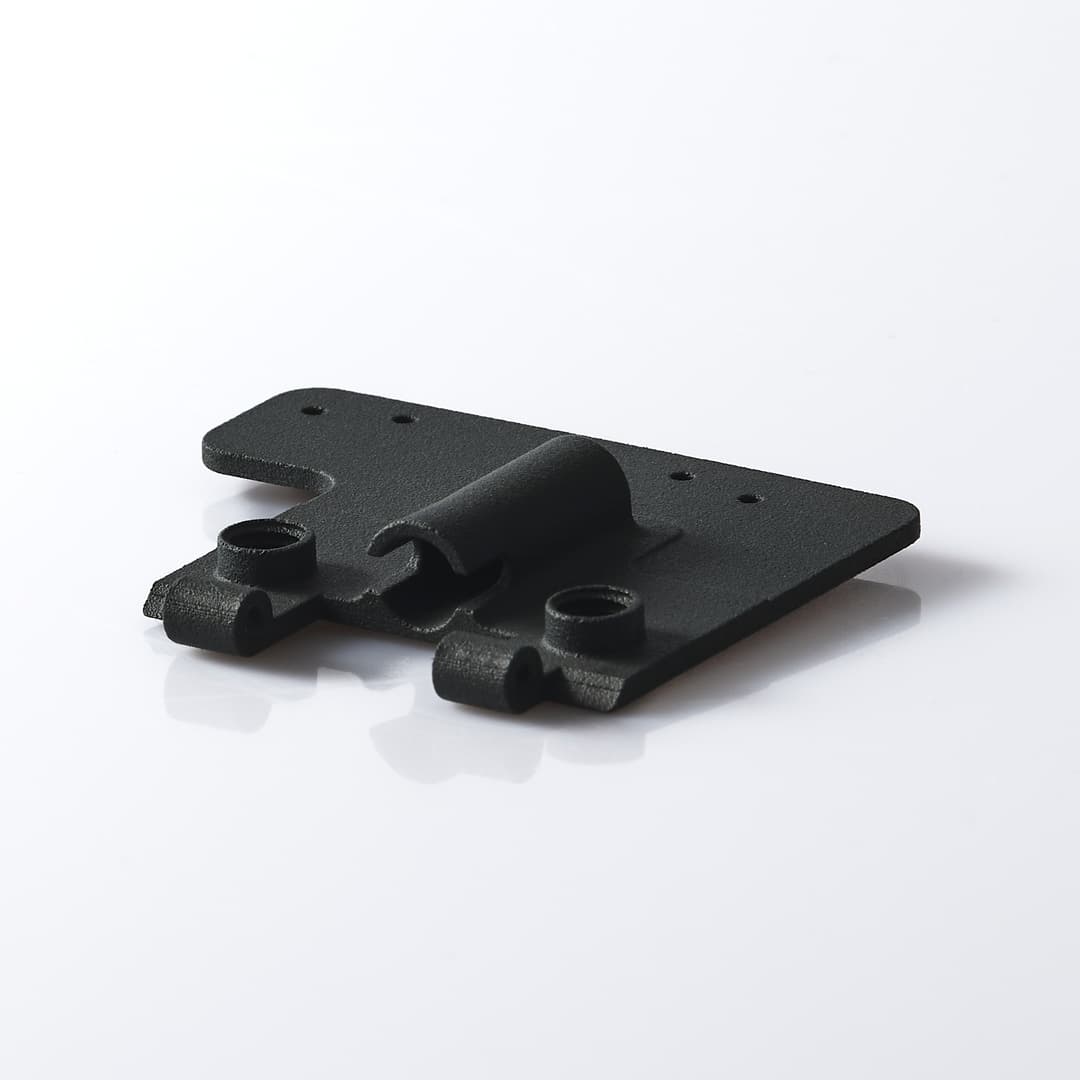

Fori, filetti e inserti
I fori sono la fonte più comune di problemi. Specifica per ciascun foro importante cosa deve fare:
- Foro passante per vite: indica la vite che ci deve passare.
- Foro da filettare o da maschiare dopo la stampa: indica la filettatura.
- Sede per inserto filettato: indica il tipo di inserto, se lo hai già scelto.
- Foro di precisione per un perno o un albero: indica il diametro dell'elemento che entrerà.
Dire "ci va una vite M4" è più utile di un diametro nel file, perché permette di valutare se il foro va stampato così, ripassato o predisposto in altro modo. Lo stesso vale per i filetti: spesso conviene non modellarli e lavorarli dopo, oppure usare inserti. Se nel file c'è un filetto modellato, scrivi se deve funzionare davvero o se è solo indicativo.

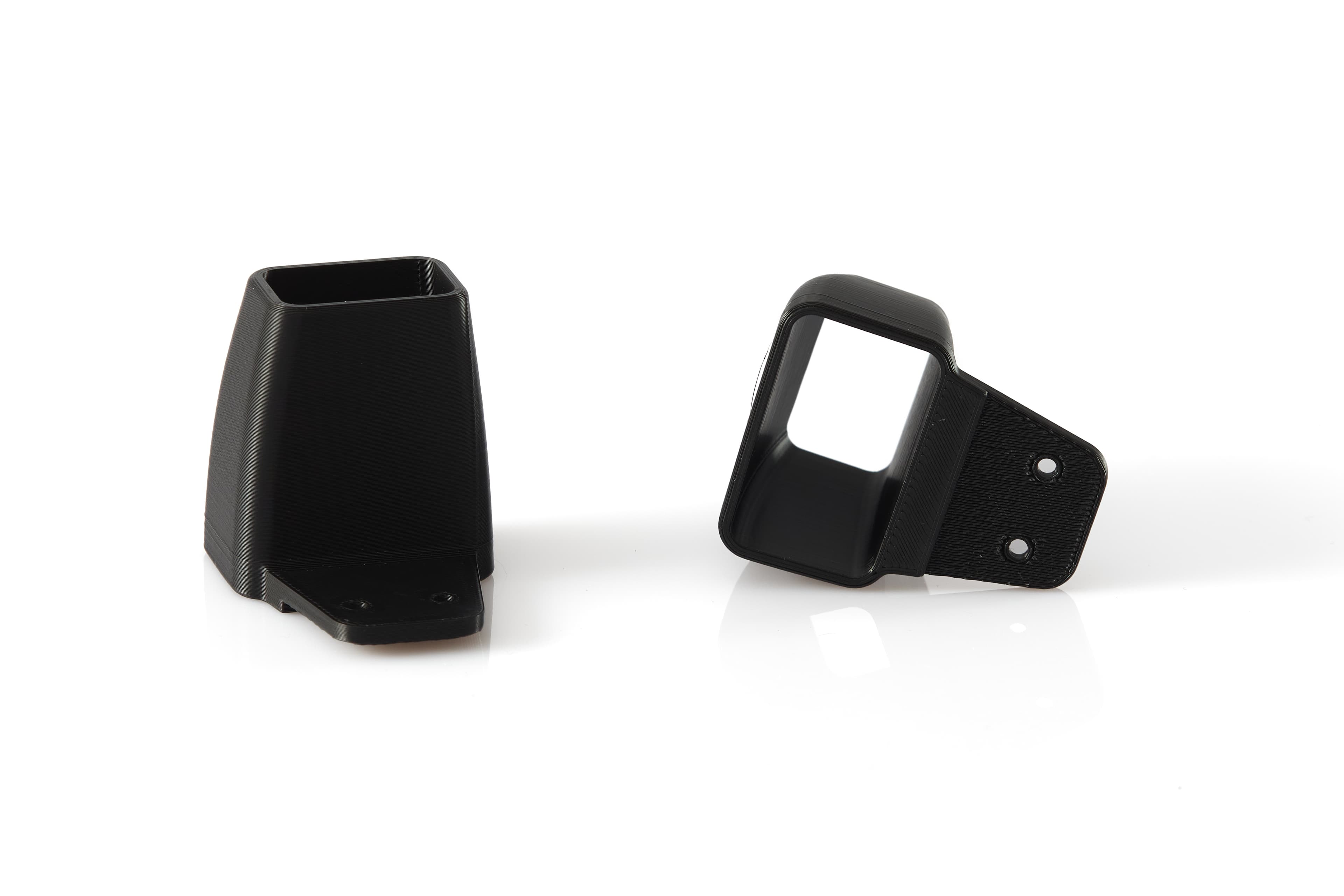

Superfici estetiche e superfici funzionali
Ogni tecnologia lascia tracce diverse sul pezzo. Nella stampa FDM si vedono gli strati e, dove servono supporti, la superficie sotto di essi è meno regolare. In MSLA i supporti lasciano piccoli punti di contatto da rifinire. In SLS non servono supporti e la superficie è opaca e uniforme.
Per questo è utile indicare quali facce resteranno a vista e quali sono nascoste o di montaggio. Con questa informazione si può orientare il pezzo in modo che i segni finiscano dove non danno fastidio. Se una faccia deve essere particolarmente liscia o se il pezzo andrà verniciato, dillo subito: cambia sia l'orientamento sia la finitura da prevedere.
Condizioni d'uso
Il materiale giusto dipende da dove lavorerà il pezzo. Poche righe bastano:
- uso interno o esterno, esposizione al sole;
- temperature a cui sarà esposto, anche solo occasionalmente;
- contatto con oli, carburanti, detergenti o acqua;
- carichi, urti, vibrazioni, flessioni ripetute;
- se deve essere rigido o elastico.
Anche se hai già un materiale in mente, descrivere l'uso permette di confermarlo o proporre un'alternativa. Per farti un'idea delle opzioni puoi partire dal consulente materiali.
Quantità, colore e parti collegate
Completa la richiesta con le informazioni pratiche:
- Quantità: quanti pezzi servono ora e se è prevista una serie in seguito. Influisce sulla scelta della tecnologia e sul modo di disporre i pezzi in macchina.
- Colore: se è richiesto un colore preciso o se va bene il colore naturale del materiale.
- Assiemi: se il pezzo fa parte di un gruppo, segnala le parti che si devono accoppiare. Se possibile, invia anche i loro modelli: si controllano gli ingombri reali.
- Revisione: dai al file un nome con la versione. Evita di confondere un modello vecchio con quello aggiornato.
Errori da evitare
- Tolleranze generiche su tutto il pezzo. Chiedere la massima precisione ovunque non aiuta: meglio poche quote critiche ben indicate.
- Disegno e modello non allineati. Se il PDF riporta una misura diversa dal file, non è chiaro quale sia giusta. Controlla che corrispondano.
- Informazioni sparse. Note divise tra più messaggi si perdono. Raccogli tutto in un'unica richiesta.
- Dare per scontato l'uso. Un supporto che sembra statico potrebbe stare vicino a una fonte di calore: scrivilo.
Una checklist rapida
Prima di inviare l'ordine, verifica di avere:
- file STEP o STL in millimetri, con nome e versione;
- quote critiche segnate su disegno o immagine;
- funzione di fori, filetti e sedi;
- facce estetiche e finitura desiderata;
- condizioni d'uso;
- quantità e colore.
Con queste informazioni il pezzo si può valutare correttamente dal primo giro. Se hai dubbi su come impostare la richiesta, puoi chiedere una consulenza. Altrimenti carica il tuo file nel preventivatore online e indica le note importanti insieme alla richiesta.
Domande frequenti
No. Per pezzi senza accoppiamenti basta il file 3D. Se ci sono quote da rispettare, un disegno semplice o un'immagine con le zone evidenziate evita malintesi.
Non è obbligatorio. Spesso conviene indicare la filettatura richiesta e decidere se ricavarla dopo la stampa o usare inserti filettati.
Perché l'orientamento in macchina e gli eventuali supporti lasciano segni diversi sulle facce. Sapendo quali facce restano a vista si può orientare il pezzo nel modo più adatto.
