Un file può sembrare corretto a schermo e diventare un problema in produzione nel momento in cui passa dal CAD alla macchina. È qui che la verifica file per stampa 3D fa davvero la differenza: riduce errori, evita rilavorazioni e accorcia il tempo tra progettazione e parte finita.
Per chi lavora in R&D, industrial design o ufficio tecnico, il punto non è solo “stampare”. Il punto è ottenere un componente coerente con funzione, materiale, tolleranze e finitura richieste. Una buona verifica iniziale serve proprio a questo: capire se il modello è producibile con la tecnologia giusta e se arriverà in mano come previsto, non semplicemente come esportato.

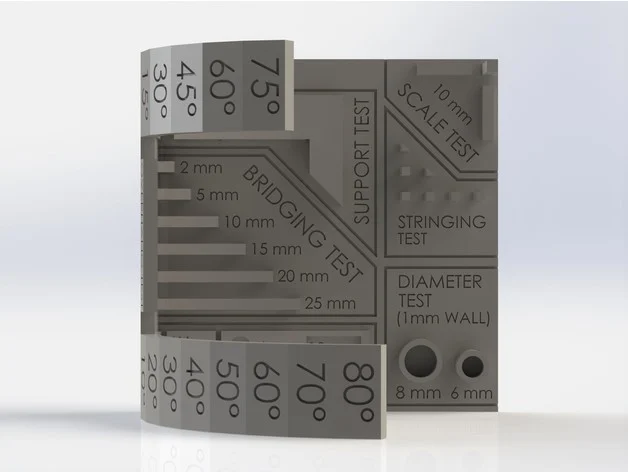

Verifica file per stampa 3D: perché incide su tempi e qualità
Quando un file viene inviato senza controllo tecnico, gli errori più comuni emergono tardi. Pareti troppo sottili, volumi non chiusi, dettagli fuori scala, accoppiamenti non compatibili con il processo, orientamenti che penalizzano la resistenza meccanica o la finitura superficiale. Ogni anomalia scoperta dopo la messa in produzione costa tempo.
Nel contesto B2B questo aspetto pesa ancora di più. Un prototipo funzionale non serve solo a “vedere” la forma, ma a validare un assemblaggio, testare una sede, verificare una corsa, simulare un uso reale. Se il file non viene analizzato in funzione dell’applicazione, il rischio non è solo una stampa difettosa. È una decisione tecnica presa su un pezzo non attendibile.
Per questo la verifica non è un passaggio amministrativo. È parte del processo produttivo, esattamente come la scelta del materiale, il settaggio macchina o il post-processing.
Cosa si controlla davvero prima di stampare
La qualità della verifica dipende da un principio semplice: il file non va letto solo come geometria, ma come istruzione di produzione. Questo cambia completamente il livello di analisi.
Integrità della geometria
Il primo controllo riguarda la coerenza del modello. Un file per stampa 3D deve descrivere un volume chiuso, senza superfici aperte, normali invertite, compenetrazioni non volute o mesh corrotte. Gli STL sono spesso pratici per la produzione, ma possono introdurre approssimazioni o errori di triangolazione se esportati con parametri troppo bassi.
Quando possibile, un file nativo o un formato neutro come STEP permette una lettura più affidabile della geometria, soprattutto nelle fasi preliminari. Non sempre sarà il file finale di macchina, ma è spesso il punto di partenza migliore per una valutazione tecnica seria.
Spessori minimi e dettagli critici
Uno degli errori più frequenti riguarda gli spessori. Un bordo che nel CAD appare corretto può risultare troppo fragile o addirittura non producibile in base alla tecnologia selezionata. Lo stesso vale per nervature, clip, fori piccoli, scritte in rilievo, denti sottili e sedi con pareti ravvicinate.
Qui non esiste un valore valido in assoluto. Dipende dal processo - SLS, MSLA, FDM - dal materiale e dalla funzione del pezzo. Una parete accettabile su un prototipo estetico può non esserlo su un componente sottoposto a carico, vibrazione o montaggi ripetuti.
Tolleranze e accoppiamenti
Se il pezzo deve montare con altri componenti, la verifica deve considerare gioco, interferenza e precisione realistica del processo. La stampa 3D professionale è precisa, ma non tutte le tecnologie si comportano allo stesso modo su fori, piani, sedi o superfici funzionali.
Un foro modellato a quota nominale, per esempio, non sempre esce con la misura utile desiderata. A volte serve compensare in progettazione, altre volte conviene prevedere una lavorazione secondaria o cambiare tecnologia. Dipende dall’uso finale e dal livello di precisione richiesto.
Orientamento e comportamento del pezzo
La stessa geometria può dare risultati diversi in base all’orientamento di stampa. Questo influisce su resistenza, stabilità dimensionale, qualità superficiale e visibilità dei segni di layer. In alcuni casi anche sul costo.
Durante la verifica è utile capire quali superfici sono funzionali, quali restano a vista, dove si concentrano i carichi e quali zone devono mantenere una migliore definizione. Un pezzo corretto dal punto di vista geometrico può essere comunque impostato male per l’obiettivo reale.
Il formato file giusto non basta se il modello è pensato male
Molti problemi nascono dall’idea che la stampa 3D sia tollerante per definizione. In parte è vero: permette geometrie complesse, consolidamento di parti, alleggerimenti interni e iterazioni rapide. Ma non elimina la necessità di progettare per il processo.
Un file STL pulito non compensa una progettazione poco adatta alla tecnologia scelta. Se una cerniera integrata è troppo serrata, se una griglia ha luci non stampabili, se una parte elastica è stata pensata per un materiale rigido, la criticità resta. La verifica file per stampa 3D serve proprio a intercettare questo scarto tra modello digitale e comportamento reale del componente.
Per un ufficio tecnico questo significa ragionare in modo più vicino alla producibilità. Non solo forma e quota, ma funzione, processo e post-lavorazione.
SLS, MSLA e FDM: la verifica cambia con la tecnologia
Non esiste una checklist identica per tutti i processi, perché ogni tecnologia ha vantaggi e limiti specifici.
Verifica per SLS
Nel sinterizzato, la libertà geometrica è elevata e l’assenza di supporti aiuta molto su forme complesse e piccole serie. La verifica si concentra spesso su spessori, svuotamenti, fori di scarico se richiesti, deformazioni locali e corretta gestione di incastri o parti mobili.
Il PA12, per esempio, è adatto a componenti funzionali e iterazioni tecniche, ma il comportamento finale va sempre letto in relazione a geometria, direzione dei carichi e finitura richiesta.
Verifica per MSLA
Con le resine conta molto la definizione del dettaglio, ma contano altrettanto fragilità, orientamento e supportazione. Pareti sottili, punte, linguette e superfici estetiche richiedono una valutazione accurata per evitare rotture o segni indesiderati nelle zone visibili.
Se il componente è destinato a verifica estetica, master o parti ad alta definizione, la geometria va controllata non solo per stampabilità ma anche per qualità di presentazione dopo il post-processing.
Verifica per FDM
Nel FDM entrano in gioco anisotropia meccanica, stratificazione più evidente e gestione dei supporti su sbalzi e cavità. La verifica deve considerare bene l’orientamento, soprattutto quando il pezzo ha funzione strutturale o elementi filettati, snap-fit o superfici di accoppiamento.
È una tecnologia utile e concreta, ma richiede aspettative corrette su finitura e precisione locale. Se il pezzo deve diventare una parte finita, questi aspetti vanno chiariti prima, non dopo.
Errori tipici che fanno perdere giorni
Nella pratica, i ritardi arrivano quasi sempre da problemi ricorrenti. File esportati in millimetri ma interpretati in pollici, mesh troppo leggere per conservare la forma reale, superfici duplicate, corpi separati non dichiarati, testi troppo piccoli, tolleranze mutuate dalla lavorazione CNC senza adattamento al processo additivo.
C’è poi un errore meno evidente ma molto comune: trattare tutte le parti allo stesso modo. Un prototipo estetico, una pre-serie funzionale e un componente destinato a uso finale non possono essere verificati con lo stesso criterio. Cambiano materiale, priorità, finitura e controlli critici.
Quando il flusso è ben impostato, questi aspetti vengono gestiti prima della produzione. È uno dei motivi per cui un service tecnico strutturato offre più valore di una semplice piattaforma automatica: non si limita ad accettare il file, ma ne valuta la producibilità in funzione del risultato richiesto.
Come preparare un file migliore prima dell’invio
Per velocizzare la verifica, conviene inviare un modello pulito e accompagnarlo con poche indicazioni chiare. Il formato conta, ma conta di più il contesto. Se una superficie è estetica, se una quota è critica, se un accoppiamento deve restare libero o forzato, il fornitore deve saperlo.
Anche il livello di approssimazione dell’STL merita attenzione. Un file troppo compresso alleggerisce il peso, ma può alterare raggi, cilindri e profili. Per parti tecniche questo compromesso spesso non conviene. Se disponibile, allegare anche il file STEP aiuta a leggere correttamente l’intento progettuale.
Un altro punto utile è dichiarare già in partenza l’obiettivo del pezzo: mockup, test funzionale, verifica ergonomica, pre-serie, uso finale. La stessa geometria può richiedere scelte diverse su tecnologia e finitura.
Dal file al pezzo finito, senza passaggi scoperti
In un flusso professionale la verifica non termina con un “file ok”. Prosegue nella scelta del materiale, nella definizione dell’orientamento, nella preparazione di stampa, nel post-processing e nel controllo finale. È questo approccio che riduce le sorprese e rende il risultato ripetibile.
Per chi deve rispettare timing di sviluppo o milestone di validazione, la differenza è concreta. Un interlocutore unico che gestisce analisi del file, produzione in house e finitura accelera il processo e limita le zone grigie. Doppialinea lavora proprio su questo principio: trasformare il passaggio dal file CAD alla parte pronta all’uso in un flusso tecnico controllato, non in una sequenza di tentativi.
Se il componente conta davvero, la domanda giusta non è solo “si può stampare?”. La domanda utile è “questo file è pronto per diventare un pezzo affidabile?”. È da lì che iniziano tempi certi, qualità ripetibile e meno revisioni inutili.
