Un file corretto accelera il passaggio dal progetto al componente fisico. Alla domanda “quali formati accetta stampa industriale?”, la risposta utile non è un semplice elenco di estensioni: dipende dalla tecnologia, dal tipo di geometria e dal livello di controllo richiesto prima della produzione. Per una commessa industriale, il formato migliore è quello che consente di verificare dimensioni, pareti, tolleranze e criticità senza interpretazioni.
Nel campo della stampa 3D professionale, i file più comuni sono STEP, STL e 3MF. Per incisione e taglio laser entrano in gioco anche DXF, SVG, PDF vettoriale e, in alcuni casi, formati CAD 2D. Ogni formato trasporta informazioni diverse. Scegliere quello appropriato riduce revisioni, tempi di quotazione e rischio di ottenere un pezzo diverso da quello previsto.
Quali formati accetta la stampa industriale 3D
Per la produzione additiva, un service tecnico lavora generalmente con file CAD solidi e file mesh. I primi sono preferibili quando il pezzo deve essere analizzato, modificato o validato in modo approfondito. I secondi sono direttamente utilizzabili per la preparazione della stampa, a condizione che siano esportati correttamente.
STEP: il riferimento per il CAD tecnico
Il formato STEP, identificato dalle estensioni .step e .stp, è il più indicato per inviare un progetto meccanico destinato a prototipazione funzionale, pre-serie o produzione di componenti finiti. Descrive il modello come geometria parametrica o solida, non come una semplice approssimazione triangolare della superficie.
Questo permette al reparto tecnico di controllare quote, raggi, spessori, sottosquadri, accoppiamenti e aree critiche prima di convertire il modello al formato necessario per la macchina. È particolarmente utile quando il pezzo richiede un confronto sulla producibilità, una modifica locale o la definizione di tolleranze funzionali.

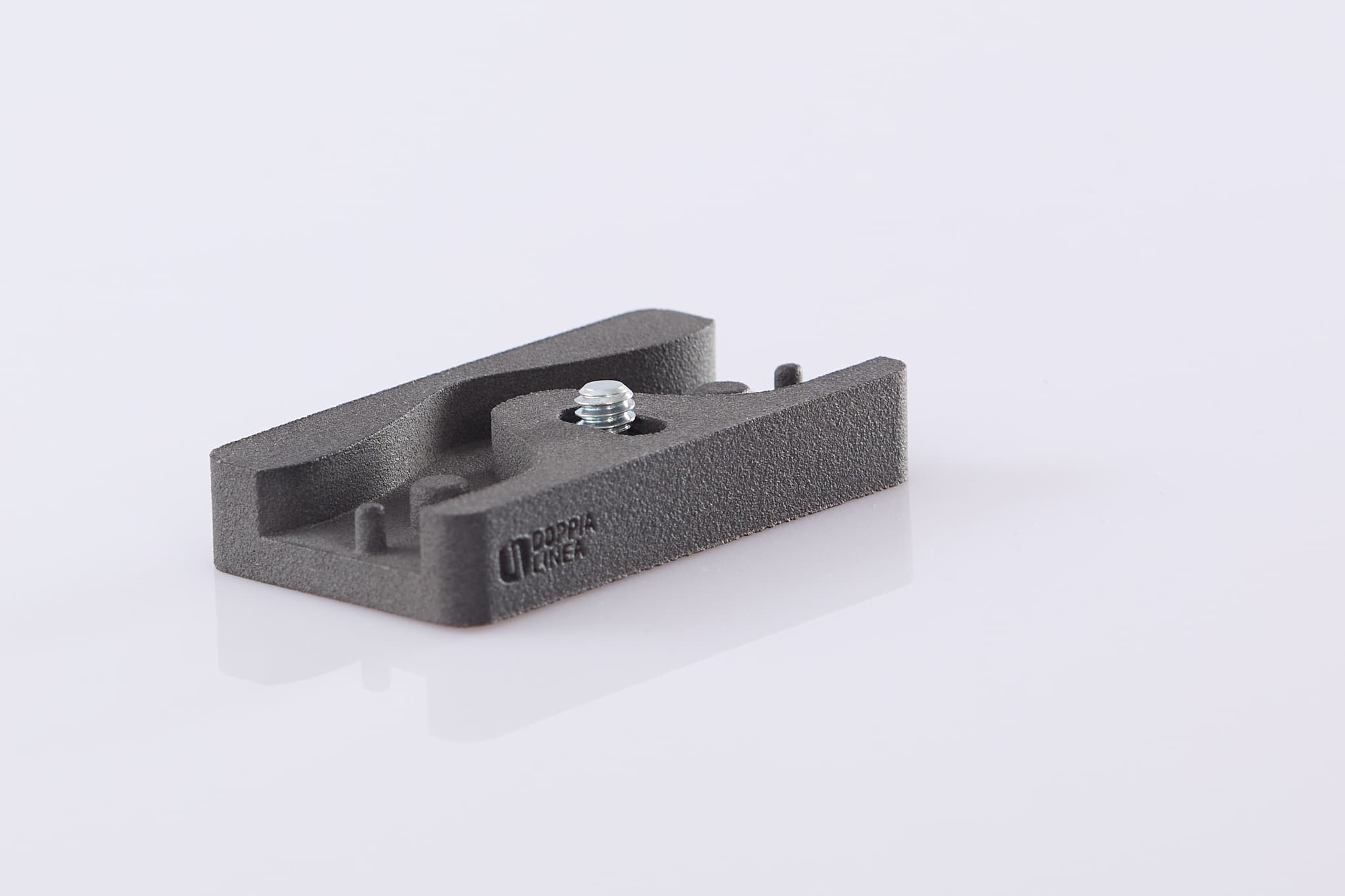

Un file STEP non sostituisce una tavola tecnica quando sono presenti requisiti dimensionali specifici. Se una sede deve rientrare in una tolleranza precisa, oppure se un foro è pensato per una vite, un inserto o un albero, è opportuno allegare un disegno quotato in PDF. Il modello 3D comunica la geometria nominale, mentre la tavola chiarisce ciò che è realmente critico.
STL: il formato più diffuso per la stampa 3D
STL è il formato mesh più usato nella stampa 3D. Rappresenta la superficie del pezzo attraverso triangoli e viene letto dalla maggior parte dei software di slicing e preparazione della produzione. È un formato efficace, leggero e immediato, soprattutto quando la geometria è già definita e non sono previste modifiche CAD.
Il limite dello STL è che non conserva lo storico di modellazione né le quote parametriche. Un cilindro, per esempio, diventa una sequenza di facce triangolari. Se la risoluzione di esportazione è troppo bassa, superfici curve e raccordi possono risultare sfaccettati. Se è troppo alta, il file può diventare inutilmente pesante, rallentando upload, analisi e manipolazione.
C’è poi un errore frequente: lo STL non contiene un’unità di misura universale. Un modello disegnato in inch e interpretato come millimetri può arrivare con dimensioni 25.4 volte inferiori o superiori a quelle previste. Prima del caricamento, verificare sempre che l’unità dichiarata nel CAD e quella del preventivatore coincidano. Per applicazioni industriali, il millimetro resta il riferimento più comune, ma la conferma è parte integrante della verifica tecnica.
3MF: più informazioni, meno ambiguità
Il formato 3MF è un’alternativa evoluta allo STL. Oltre alla mesh, può mantenere unità di misura, colori, materiali, strutture e informazioni di assemblaggio. Non tutti i flussi di lavoro ne sfruttano ogni proprietà, ma è utile nei progetti con più componenti, varianti cromatiche o indicazioni che non devono andare perse durante l’esportazione.
Quando disponibile, 3MF riduce una delle principali ambiguità dello STL: la scala. Resta comunque necessario controllare che il file sia chiuso, orientato correttamente e coerente con la tecnologia selezionata.
File CAD nativi: quando inviarli e quando evitarli
Formati nativi come SolidWorks, Autodesk Inventor, Fusion, Creo, CATIA o Rhino possono essere utili durante una fase di co-design. Tuttavia, non sono sempre la scelta più sicura per avviare una produzione. La compatibilità dipende dalla versione del software, dalle licenze disponibili e dalle funzioni usate nel modello.
Per questo, STEP è normalmente il formato di scambio consigliato tra ufficio tecnico e service. Il file nativo può essere allegato come supporto, ma non dovrebbe essere l’unica fonte della geometria da produrre. Esportare anche un STEP consente una verifica più prevedibile e limita problemi di apertura o conversione.

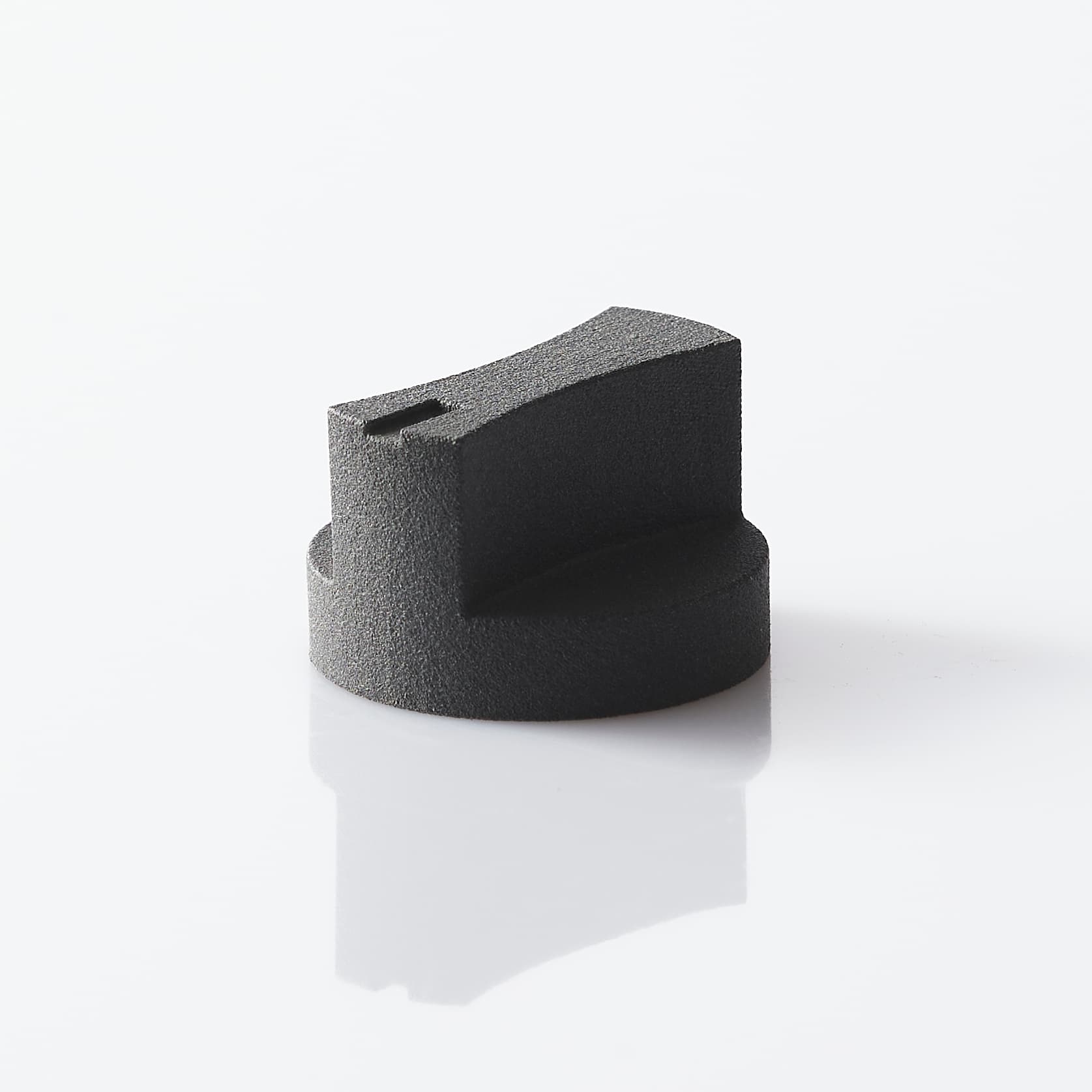

Per oggetti artistici, scansioni 3D o geometrie organiche complesse, OBJ può essere utile perché conserva anche texture e informazioni cromatiche. Nella produzione di parti meccaniche in PA12, TPU o resine tecniche, tuttavia, STL, 3MF e soprattutto STEP sono di norma più pertinenti.
I formati per taglio e incisione laser
La stampa industriale può includere lavorazioni complementari come marcatura tecnica, serializzazione, personalizzazione e taglio di elementi piani. In questi casi, il file richiesto non è una mesh 3D, ma un disegno vettoriale pulito.
DXF è spesso il formato più pratico per profili di taglio e geometrie quotate provenienti dal CAD. SVG è adatto a loghi, icone e grafica vettoriale. Un PDF è utilizzabile se contiene realmente vettori e non una scansione raster incorporata. Per le marcature, testi e codici devono essere convertiti in tracciati o accompagnati da indicazioni chiare su font, altezza, posizione e contenuto variabile.
Un JPEG o un PNG possono servire come riferimento visivo, ma non sono file ideali per definire un percorso laser preciso. La conversione automatica di un’immagine in vettore può introdurre contorni irregolari, punti superflui e variazioni non desiderate, soprattutto in codici Data Matrix, QR code o loghi con dettagli minuti.
Il formato da solo non basta: controlli prima della produzione
Un file può aprirsi correttamente e restare comunque non producibile. La verifica tecnica controlla aspetti che dipendono dalla tecnologia scelta. In SLS, per esempio, occorre valutare spessori minimi, volumi chiusi, possibilità di rimozione della polvere e comportamento delle pareti estese. In MSLA diventano centrali orientamento, supporti, zone cave e drenaggio della resina. In FDM incidono orientamento degli strati, necessità di supporti, deformazione termica e resistenza lungo gli assi di stampa.
Prima di inviare il file, è utile verificare alcuni elementi operativi:
- la mesh deve essere chiusa e priva di facce invertite, intersezioni o superfici senza spessore;
- le unità di misura devono essere dichiarate in modo esplicito, soprattutto se il progetto nasce in inch;

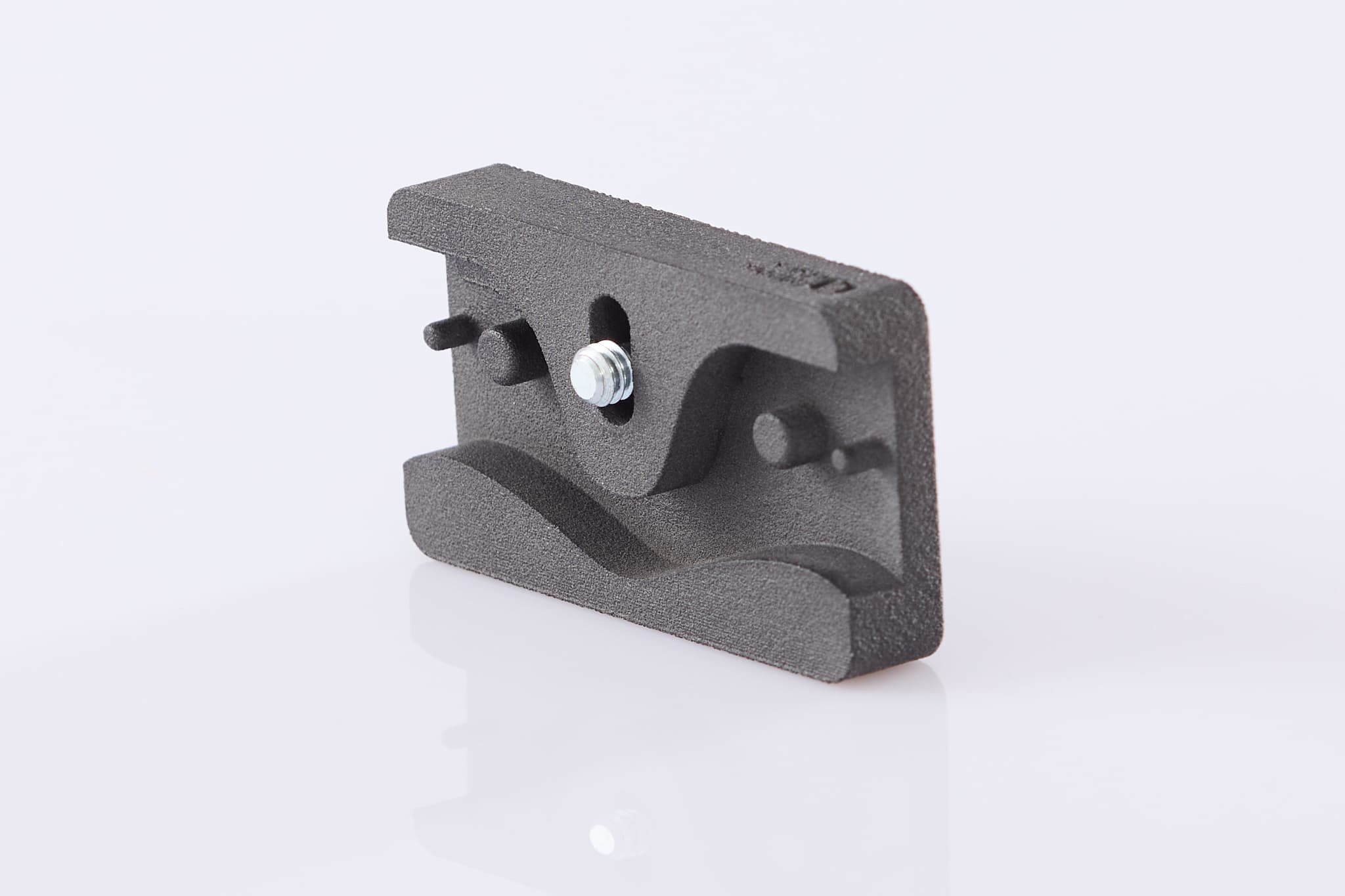

- parti mobili, filetti, sedi di inserto e accoppiamenti devono avere giochi compatibili con tecnologia, materiale e finitura;
- geometrie interne devono essere accessibili se richiedono rimozione di polvere, resina o supporti;
- i componenti di un assieme devono essere esportati come corpi separati se devono essere prodotti singolarmente.
Non tutte le criticità richiedono una riprogettazione. Talvolta è sufficiente cambiare orientamento, tecnologia o finitura. Altre volte, uno spessore di pochi decimi di millimetro o una tolleranza troppo stretta può determinare la differenza tra un prototipo esteticamente corretto e un componente realmente funzionale.
Come preparare il file per una quotazione rapida
Per ottenere una valutazione precisa, il pacchetto ideale comprende un STEP o uno STL/3MF valido, il materiale desiderato, la quantità, la finitura richiesta e la funzione del pezzo. Indicare se il componente è un mock-up, una dima, una cover, un elemento elastico o una parte sottoposta a carico aiuta a selezionare il processo adatto.
Se sono richiesti colore, tintura, levigatura, inserimenti metallici o marcatura laser, queste informazioni vanno indicate subito. Una finitura può modificare leggermente quote, aspetto superficiale e tempi di consegna. Anche il numero di pezzi conta: la soluzione ottimale per un singolo prototipo non coincide sempre con quella più efficiente per una piccola serie.
Doppialinea gestisce questo passaggio dal file al pezzo finito con verifica tecnica interna, così da intercettare incongruenze prima della stampa e non dopo la consegna. Il formato più adatto resta STEP per l’analisi, affiancato da STL o 3MF quando il modello è già pronto per la produzione.
Inviare il file giusto significa rendere il progetto leggibile a chi dovrà trasformarlo in un componente. Una geometria pulita, unità coerenti e requisiti funzionali espliciti consentono di decidere rapidamente se stampare, ottimizzare o correggere il modello prima che l’errore diventi materiale.
